Volledige gids tot staalstrukturele komponente: sekondêre lede en verbindingsbesonderhede

Die vorige uitgawe het die besonderhede en uitlegtekeninge van primêre lasdraende lede en stut- en stabiliteitslede geïllustreer onderstaal strukturelekomponente. Hierdie sessie gaan voort met die bekendstelling van sekondêre en aangehegte komponente sowel as verbindings en strukturele toebehore. Hieronder is die beskrywings van tipiese uitlegposisies en volledige lyste van elke komponent in staalgeboue.

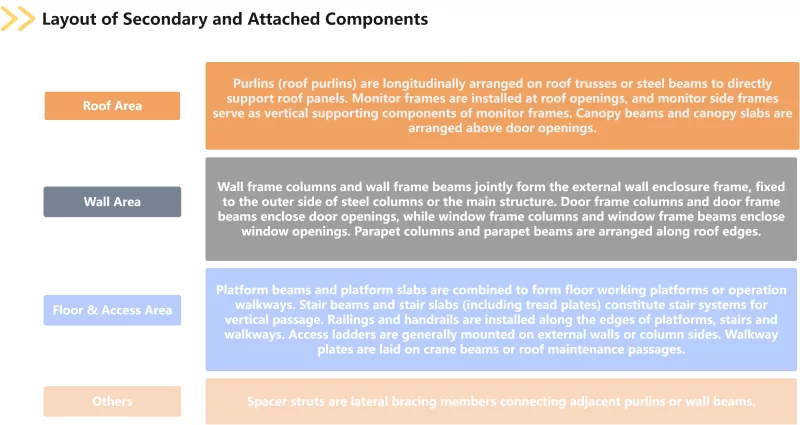

Sekondêre en aangehegte komponente sluit in gordings, muurraamkolomme, muurraambalke, monitorrame, monitorsyrame, trapbalke, trapblaaie, platformbalke, platformblaaie, relings, handrelings, toegangslere, loopplate en spasieerstutte, deurkosynkolomme, deurraambalke, vensterraambalke, vensterraambalke, raamkoepelbalke, vensterraambalke kolomme en borsweringbalke. Gordinge word onderverdeel in dakgordels en muurgordels, terwyl trapblaaie loopvlakplate bedek. Onderneming van boufunksies soos omhulsel, deurgang, daglig en ventilasie, sekondêre en aangehegte komponente dra windladings, sneeuvragte en ander vragte na die hoofstruktuur oor. Dit is onontbeerlike onderdele wat die integriteit en diensfunksies van staalgeboue verseker.

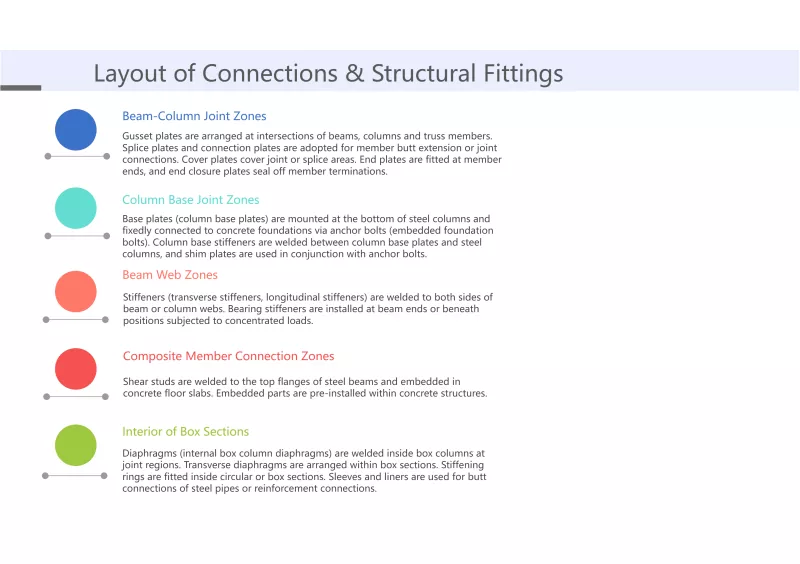

Verbindings en strukturele toebehore bestaan uit steekplate, verstewigings, laer verstewings, shim plate, verbinding plate, las plate, dekplate, eind sluiting plate, eind plate, basis plate, kolom basis verstewings, kolom anker boute, hoë-sterkte boute, gewone boute, lembeddele, leede bolts, verstewingsringe, diafragmas en dwarsdiafragmas. Stywers word verdeel in dwarsverstevigers en longitudinale verstywers; basisplate sluit kolombasisplate in; kolomankerboute staan ​​ook bekend as ingeboude fondasieboute; skuifboute word ook stoetverbindings genoem; diafragmas dek interne diafragmas vir bokskolomme. As 'n belangrike kategorie vanstaal struktuurkomponente, verbindings en strukturele toebehore bepaal direk of alle lasdraende lede effektief in koördinasie kan werk en of die lasoordragpad deurlopend en betroubaar is.

Tot dusver is die vier hoofkategorieë staalstruktuurkomponente wat volgens strukturele samestelling geklassifiseer is almal uitgesorteer. Al die bogenoemde komponente word op konstruksietekeninge van staalgeboue geteken, ingesluit by kragontleding in strukturele berekeningsverslae, en permanent in die voltooide strukture behou. Die kombinasie van komponente verskil met verskillende projektipes. 'n Korrekte begrip van die funksionele posisionering en uitleglogika van elke tipe komponent is 'n voorvereiste vir die opstel van akkurate hoeveelheidsrekeninge en redelike bepaling van omvattende eenheidspryse, asook die grondslag om te verseker dat die ontwerpbedoeling van staalstrukture omskep kan word in veilige en betroubare fisiese geboue.
