Gesteunde staalraamstelsel: waarom hoë geboue stewig staan?

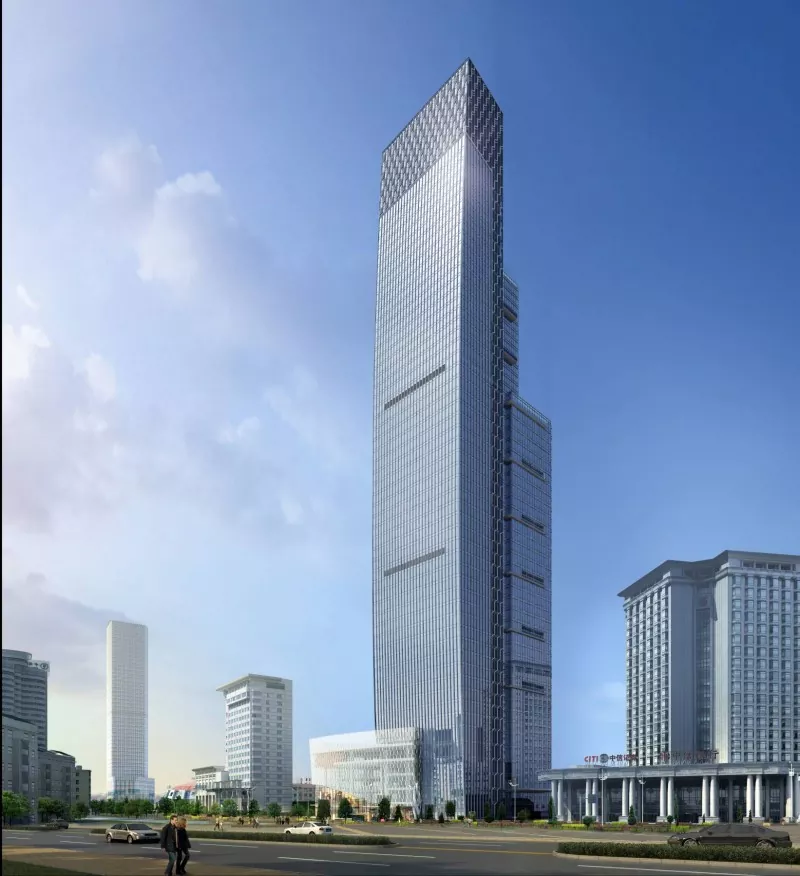

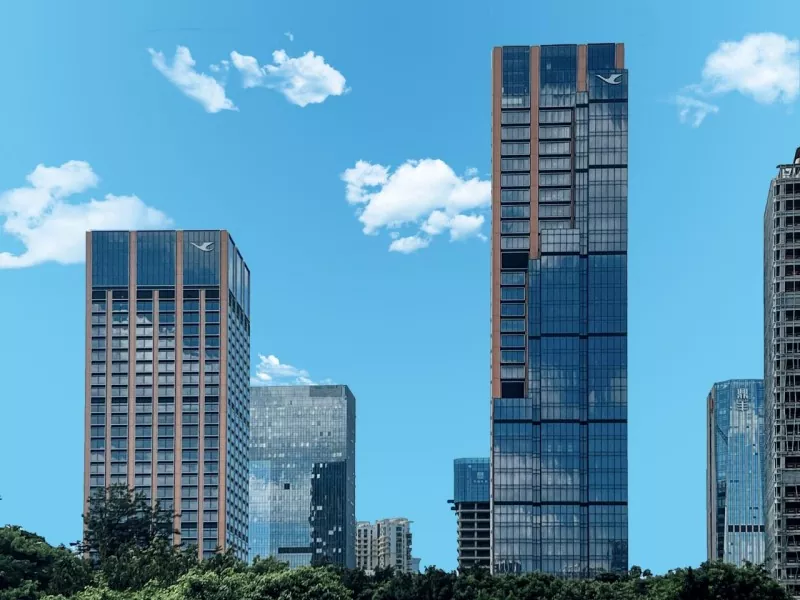

Gedryf deur die skaarsheid van moderne grondbronne en druk van bevolkingsgroei, het vertikale konstruksie 'n onvermydelike neiging in kontemporêre argitektuur geword. Moderne wolkekrabbers sweef hoog die lug in en staan ​​toring. Wat hou hulle relatief stabiel teen sterk winddruk in die troposfeer en stel hulle in staat om aardbewings veilig te weerstaan? Om hierdie vraag te beantwoord, kom ons kyk van naderby na die spanbandstaal raam stelsel.

Tradisionele suiwer raamstrukture het buigsame vloeruitlegte en hoë spasiebenutting. Sodra die bouhoogte egter 'n sekere limiet oorskry, sal hul tekortkoming van onvoldoende laterale strukturele styfheid na vore kom. Daar is twee primêre oplossings om hierdie probleem aan te spreek: die vergroting van die deursnee van balke en kolomme, of die installering van stutstelsels. Eersgenoemde sal lei tot 'n skerp styging in staalverbruik, terwyl laasgenoemde met voortreflike kostedoeltreffendheid spog. Daarom is versterkte staalraamstelsels die optimale keuse vir hoë geboue.

Die fundamentele logika van die verstuurde staalraamstelsel lê in die rasionele rangskikking van stutlede om 'n samewerkende lasdraende meganisme te vorm: die staalraam dra vertikale vragte terwyl die draadjies horisontale kragte weerstaan. 'n Kantoorgebou in Xiamen gebruik 'n staalraam-konsentriese stutstruktuurstelsel. Draende knik-beperkte draadjies (BRB's) word aan die basis van die gebou geïnstalleer, wat die rekbaarheidsvoordele van staalstrukture ten volle benut en die seismiese werkverrigting van die struktuur aansienlik verbeter.

Daar is drie primêre hoofstroom tipes stutstaal raam stelsels. Die Concentrically Braced Frame (CBF) is die mees klassieke stutkonfigurasie, waarvan die kernkenmerk is dat die sentroïdale asse van verspanelemente in die middel van balk-kolomverbindings sny. Dit beskik oor hoë styfheid en kan horisontale verplasing effektief beheer. Die onderskeid tussen eksentriese stutraam (EBF) van CBF lê in die verskuiwing van sy stut-asse, wat dit in staat stel om die hoë styfheid van konsentriese draadjies en die rekbaarheidsverdienste van suiwer rame te kombineer. Energie-dissiperende versterkte rame maak staat op energie-dissipasie en dempingstoestelle om 'n ideale laterale kragweerstandstelsel te vorm.

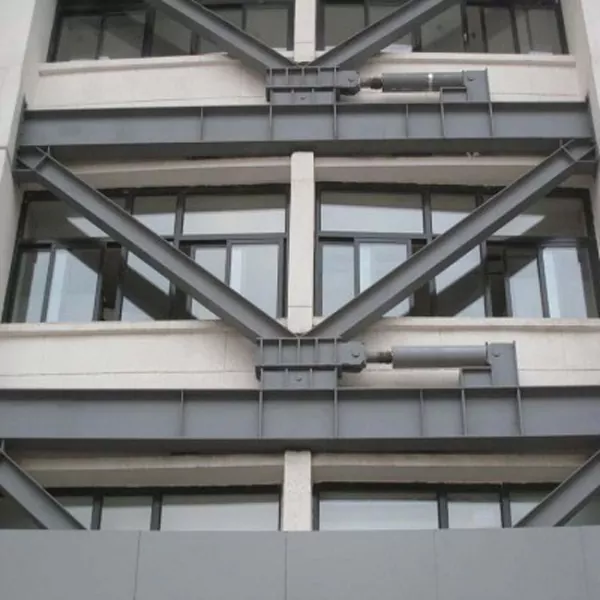

In praktiese ingenieurswese is Buckling-Restrained Brace (BRB) die heersende oplossing en 'n opgegradeerde variant van konsentries-verstevigde rame. Dit elimineer die knikprobleem van tradisionele konsentriese draadjies onder kompressie en buiging. Samegestel uit 'n kernstaalplaat, buitenste keerbuis en ongebonde vulmateriaal, gee BRB's onder lading sonder om te knik om energie te versprei, wat gelyke trek- en drukdraende kapasiteit sowel as plomp histeretiese werkverrigting behaal.

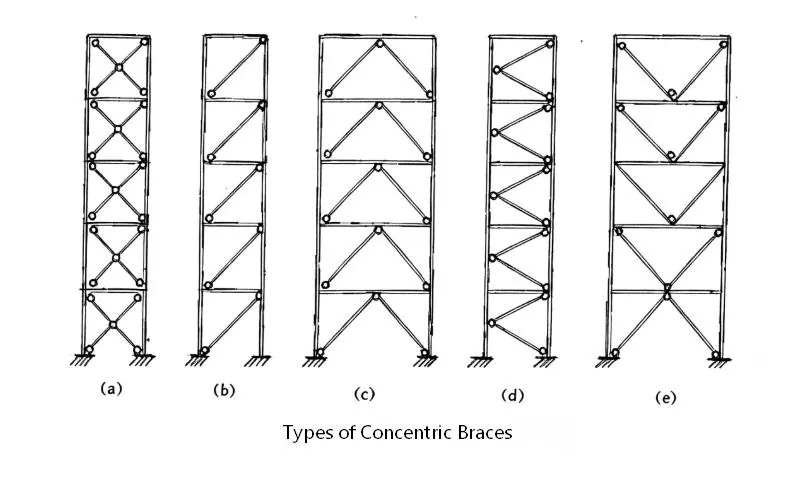

Boonop bevat CBF hoofsaaklik Diagonale Verstuwing, Chevron Verstuwing (Omgekeerde V-Verstuwing), V-Verstuwing, X-Verstuwing (Kruisverband) en K-Verstuwing. EBF bestaan ​​hoofsaaklik uit D-tipe (hek-tipe), K-tipe, V-tipe en Y-tipe bevestigings.

Die spesifieke vorm van bracedstaal raam stelselssal gekies word op grond van die seismiese vereistes en hoogte van die gebou. Oor die algemeen het tradisionele konsentriese draadjies 'n lae koste en hoë styfheid, eksentrieke draadjies bied gunstige rekbaarheid en sterk energie-dissipasievermoë, en knik-beperkte draadjies lewer uitstekende seismiese werkverrigting. Versterkte staalraamstelsels stel hoë- en superhoë geboue in staat om sterk winde en aardbewings te weerstaan, en bied ook betroubare strukturele oplossings vir vertikale stedelike ontwikkeling. Met 21 jaar se uitgebreide ondervinding is EHSS 'n professionele vervaardiger wat spesialiseer in die vervaardiging en installering van staal strukturele komponente. Bly ingeskakel by EHSS vir meer professionele tegniese inligting oor staalstrukture.
