Staalstruktuursamestelling op die terrein + Integrale hyskonstruksiewerkvloei + Sleuteloorwegings

Inleiding:Instaal struktuur konstruksie, "grondsamestelling + swaar-kraan integrale hys" (om die struktuur heeltemal op die grond te monteer en dit in posisie te lig as 'n enkele eenheid met behulp van swaar hyskrane) is een van die mees koste-effektiewe, veilige en kwaliteit-beheerde konstruksiemetodes wat vandag beskikbaar is.

In vergelyking met "hoë hoogte los samestelling" (samestelling van komponente stuk vir stuk hoog in die lug), verminder hierdie metode gevaarlike werk op hoogte aansienlik, verlaag sweisdefekte en beheer strukturele vervorming effektief. Dit vereis egter streng grond-terrein voorbereiding, hoë-presisie samestelling jig opstelling, streng opheffing ingenieurswese berekeninge, en foutlose ter plaatse sein en bevel.

Hieronder is 'n omvattende en gestandaardiseerde tegniese gids virstaalstruktuur op die perseelsamestelling en integrale hysing—gestruktureer met duidelike werkvloeie en praktiese, eenvoudige tegniese vereistes vir maklike verwysing.

I. Kernoorsig van die konstruksiemetode

Konstruksiewerkvloeilogika: Fabrieksvoorvervaardiging van staalkomponente in afdelings → Grondsamestelling ter plaatse op jigs → Sweiskorreksie, sweisinspeksie (NDT) & verfaanpassing → Eenstuk integrale hys in posisie → Bevestiging en strukturele belyning.

Sleutel voordele

•  Grondgebaseerde werk deurgaans: Primêre bewerkings word op die grond uitgevoer, wat valrisiko's en hoë hoogte-gevare drasties verminder.

•  Beheerbare kwaliteit: Montering, sweis en belyning vind plaas in 'n stabiele, toeganklike grondomgewing, wat voortreflike akkuraatheid en bougehalte verseker.

•  Hoë konstruksiedoeltreffendheid: Sweiswerk en boutwerk op hoë hoogte word tot die minimum beperk, wat konstruksievordering aansienlik versnel.

Beperkings

•  Groot Monteerarea Vereis: Vereis 'n ruim, gelyke en goed gekompakteerde grondarea vir samestelling op die perseel.

•  Swaar Toerusting en Streng Ondersoeke: Vereis hoë-tonnage hyskrane en streng ingenieursberekeninge vir hystoestande en gronddravermoë.

Toepaslike scenario's

Oop-terrein staalstruktuur konstruksie, soos grootspan staalkappe, dakstaalmodules, multi-span staalrame en swaardiens-kraanbalk-samestellings.

II. Voltooi gestandaardiseerde konstruksiewerkvloei

Standaard Prosesvloei: Konstruksievoorbereiding → Terrein-nivellering en verdigting → Monteerstuk-opstelling en -aanvaarding → komponent ontvangs en her-inspeksie → Grondsamestelling → Sweiswerke → Sweistoets (NDT) & Anti-korrosie verf-aanpassing → Hef- en tuig-integrasie-opstelling → Proeflig-integrasie-toets Fynaanpassing en tydelike bevestiging → Herkontrolering van roosterasse en hoogte → Permanente aansluiting en bevestiging → tuigverwydering → Projekaanvaarding → Montagestukaftakeling

1. Konstruksievoorbereiding in die vroeë stadium (mees kritieke stap)

As die voorlopige voorbereiding onvoldoende is, kan probleme soos strukturele vervorming, omslaan of dimensionele foute maklik tydens samestelling en opheffing voorkom. Fokus streng op hierdie 4 kerntake:

•  Beplan eers: Berei 'n toegewyde hys-skema voor. Vir hoërisiko-, superkritieke bedrywighede is deskundige hersiening en formele goedkeuring verpligtend. Voltooi gedetailleerde ingenieursberekeninge vir hyskraanbedryfstoestande, lidspanning, gronddravermoë en hyspuntvragte.

•  Materiaal- en dokumentverifikasie: Inspekteer fabrieksertifikate van ooreenstemming, meultoetsverslae (MTR), rekords vir nie-vernietigende fabriekstoetse (NDT) en dimensionele verifikasieblaaie. Verhoed streng dat enige nie-konformerende komponente die werkterrein binnegaan.

•  Beplanning van die perseeluitleg: Dui duidelik afsonderlike sones aan vir komponentberging, grondmontagewerk en hyskraanreis-/uitsetposisionering. Vir sagte grond fondamente, grawe uit en vervang met soliede opvul, kompakteer, en plavei/verhard die grond vooraf.

•  Personeelveiligheidsinligting: Sweisers, hyskraanoperateurs, seiners en riggers moet geldige kwalifikasiesertifikate hê. Doen deeglike veiligheids- en tegniese inligtingsessies vir alle werkers, wat individuele verantwoordelikhede en veiligheidsverbods verduidelik.

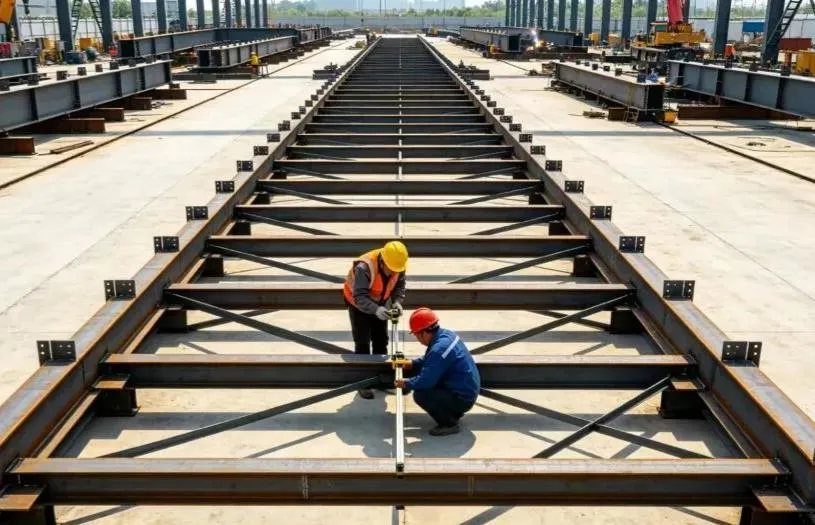

2. Monteer Jig Opstelling en Aanvaarding

Die monteerjig (grondsteunraam) is noodsaaklik vir monteerpresisie. Toevallige samestelling of substandaard, tydelike raamwerke is streng verbode!

•  Gebruik standaard struktuurstaal: Vervaardig jigs deur gebruik te maak van nasionale standaard staal seksies om voldoende styfheid en stabiliteit te verseker, om grondsakking, strukturele defleksie of skud na laai te voorkom.

•  Presiese uiteensetting en posisionering: Lig riglyne akkuraat uit; beheer rooster-asse, hoogte en vlakheid streng. Vir groot-span komponente, bou pre-camber in ('n opsetlike opwaartse kurwe) volgens ontwerpspesifikasies om toekomstige insakking onder dienslading teen te werk.

•  Toegewyde inspeksie en aftekening: 'n Gespesialiseerde inspeksie moet uitgevoer word na voltooiing van die opstelling van die jig. Teken en argiveer alle dimensionele, hoogte- en platheidsmetings. Die jig kan slegs na formele afteken gebruik word

3. Komponentaflewering en grondsamestelling

Grondsamestelling is die sleutelproses vir die beheer van algehele strukturele kwaliteit. Presiese beheer is noodsaaklik:

•  Inkomende komponentinspeksie: Inspekteer elke komponent by aankoms vir voorkoms, verskepingsvervorming, beskermende bedekkings en boutgatbelyning. Maak enige geringe vervormings reg voor montage.

•  Jig-posisionering en -verstelling: Nadat komponente op die jig gesit is, gebruik hidrouliese domkragte en steurkabels om span, aslyne, hoogte, wortelgaping (gewrig-aanpasgaping) en vertikale belyning streng te beheer.

•  Kleefsweiswerk deur gesertifiseerde sweisers: Gesertifiseerde sweisers moet kleefsweiswerk (tydelike vashousweislasse) uitvoer. Die kleefsweislengte en filetbeengrootte moet aan tegniese standaarde voldoen, wat porositeit, krake en ander sweisfoute voorkom.

•  Simmetriese sweiswerk en spanningsverligting: Formele sweiswerk moet die beginsels van "simmetriese sweiswerk" en "terugstapsweiswerk" (sweis in kort afwisselende segmente) streng volg om termiese spanning eweredig vry te stel en vervorming te verminder. Vir dik staalplate, implementeer streng voorverhitting en tussendeur temperatuurbeheer.

•  Na-samestelling-verifikasie: Nadat die samestelling voltooi is, hermeet algehele afmetings, skuinswaardes en laterale reguitheid deeglik om volle voldoening aan ingenieurskodes en ontwerptekeninge te verseker.

4. Sweisinspeksie en Anti-korrosie verf Touch-up

•  Nie-vernietigende toetsing (NDT): Voer ultrasoniese toetse (UT) of radiografiese toetse (RT) volgens ontwerpspesifikasies uit. Enige sweislas wat nie aan die vereistes voldoen nie, moet heeltemal uitgehaal, weer gesweis en weer getoets word totdat dit 100% gekwalifiseer is.

•  Sweisskoonmaak en -verf: Slyp gelaste lasse glad, verwyder roes, slak en spatsels, en pas dadelik bypassende korrosie-onderlaag en bolaag toe om 'n deurlopende en ongeskonde beskermende deklaagstelsel te verseker.

•  Opervlakbeskerming: Beskerm hoësterkte boutwrywingkontakoppervlaktes, boutgate en afgewerkte verflae teen sweisspatsels, vet/oliebesoedeling en meganiese skrape.

5. Ligpunte en tuigkeuse

Kernligveiligheidsreël: Verander nooit hefpunte sonder magtiging nie, meng nooit wanpassende tuig nie en onderwerp nooit komponente aan onbehoorlike kragte nie.

•  Gebruik ontwerpte hysnoere: Gebruik altyd vooraf ontwerpte, fabrieksontwerpte hysnoere (blokkie-oë). Ongoedgekeurde sweiswerk op die perseel of gatboor vir tydelike opheffingspunte is streng verbode. Alle opligsweislasse moet 100% NDT-inspeksie ondergaan.

•  Berekening van tuigkapasiteit: Kies staaldraadtoue, boeie en hysstroppe streng gebaseer op berekende vragte, wat dinamiese vragveiligheidsfaktore insluit. Oorlaai is streng verbode.

•  Hoekbeskermers: Installeer hoekbeskermers (versagmiddels/randskerms) by alle skerp hoeke en kante van die staallede om te keer dat draadtoue gesny of beskadig word.

•  Tydelike versterking: Voeg tydelike stutstutte/-lede by struktureel slanke of dunwandige dele (soos lang kappe) om draaiing, knik of plaaslike vervorming tydens hys te voorkom.

6. Proefopheffingstoets (moet nooit oorgeslaan word nie)

Die proefhyser is die finale verdedigingsversperring teen hysongelukke.

•  Lig en sweef: Hys die komponent glad 200–300 mm weg van die samestellingsmal, en hou dit vir 5 tot 10 minute in die lug gehang.

•  Omvattende inspeksie: Inspekteer deeglik: vragtoestande by hyspunte, tuigvervorming, algehele en plaaslike liddefleksie, hyskraanstabiliteit, grondset onder steunpote, en enige steuring of vashaak aan die jig.

•  Onmiddellike verlaging by abnormaliteit: Indien enige ongewone geraas, strukturele vervorming of oormatige grondsakking waargeneem word, laat sak die komponent dadelik terug op die jig. Formele hys mag slegs voortgaan nadat regstellende aksies goedgekeur is.

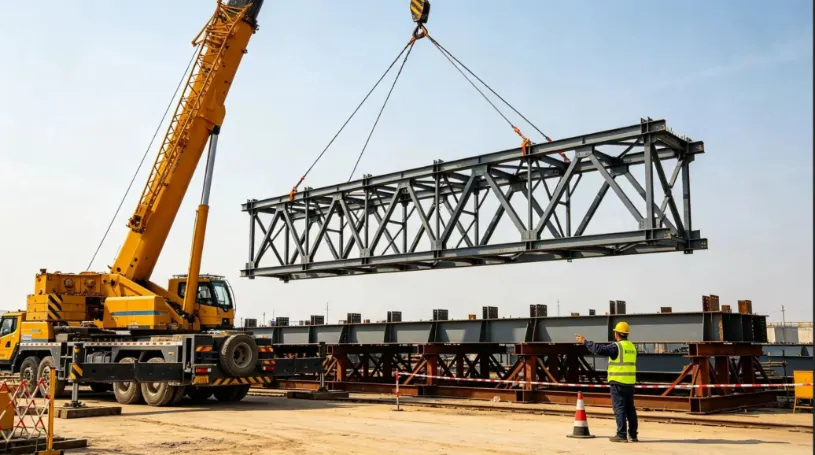

7. Volsamestelling hys, posisionering en tydelike beveiliging

•  Verenigde enkelpersoonsein: Operasies moet deur 'n enkele aangestelde seinbevelvoerder gerig word deur gestandaardiseerde handseine en stemopdragte te gebruik. Meerpersoonseine en chaotiese operasies is streng verbode.

•  Gladde hyskraanbewegings: Hys, swaai (swaai) en waai (boomboor) moet deurgaans glad en stadig bly. Vermy skielike stops, skerp draaie of skokladings. Grondbemanning moet merklyne (gidstoue) gebruik om die komponent se oriëntasie te stabiliseer en botsing met bestaande strukture te voorkom.

•  Posisionering en onmiddellike tydelike ondersteuning: Sodra dit op die permanente stutte gesit is, verfyn rooster-asse, hoogte en vertikale loodheid presies. Installeer onmiddellik tydelike stutstutte en trek skuurkabels vas.

•  Kernveiligheidsrooilyn: Moet nooit die hyskraanhaak los totdat diestaal struktuurvorm 'n stabiele, selfonderhoudende strukturele stelsel.

8. Permanente verbindings- en afrondingswerke

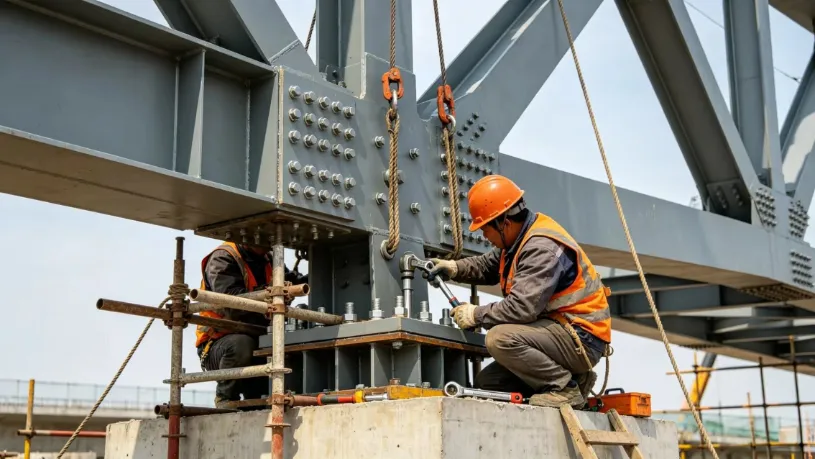

•  Hoësterkteboutwerk eerste: Prioritiseer hoësterkteboutbevestiging. Volg nougeset die twee-fase-aandraai-volgorde: "Aanvanklike aandraai → Finale wringkragaankrag". Merk elke bout duidelik na finale aandraai om te verhoed dat boute gemis, los of te veel gedraai word.

•  On-Site Splash Welding: Voer ter plaatse stomp- en laslasse in meervoudige lae uit, en voer nie-vernietigende toetsing (NDT) stiptelik na voltooiing uit.

•  Algehele strukturele hermeting: Hermeet alle algehele afmetings, hoogtes en defleksiewaardes. Sodra dit as voldoening gesertifiseer is, demonteer hysgereedskap, tydelike stutte en die grondmontage-jig veilig.

•  Deklaagherstel en oorhandiging: Raak alle beskadigde teen-roes- en brandbestande bedekkings oor geaffekteerde gebiede aan om die voltooide installasie te voltooi.

III. Kritieke voorsorgmaatreëls ter plaatse (Belangrike slaggate om te vermy)

1. Monteer kwaliteitbeheerpunte

•  Soliede jig-fondasie: Die grond onder die monteermal moet ferm, gekompakteer en gelyk wees. Monteerwerk is ten strengste verbode op sagte grond of versuipte grond tydens reënweer om ongelyke vestiging te voorkom.

•  Streng Pre-camber-beheer: Stel die pre-camber (opsetlike opwaartse kurwe) vir groot-span-lede akkuraat volgens ontwerpwaardes. Kontroleer afmetings voor en na montering om afwaartse insakking na oprigting te voorkom.

•  Erge weersweisbeperkings: Staak onmiddellik opelugsweiswerk tydens sterk winde, reën, sneeu of ysige temperature. Maak seker dat klam staaloppervlakke deeglik met verhittingsbranders gedroog word voordat sweiswerk hervat word.

•  Beskerm boutwrywingoppervlaktes met hoë sterkte: Beskerm boutkontakwrywingsoppervlaktes streng. Slyp, oliebesoedeling of sweisspatbrande is streng verbode, om te verseker dat die glipkoëffisiënt aan ingenieurstandaarde voldoen.

2. Verpligte Hefveiligheid Rooi Lyne

•  Weerverbod: Hys is streng verbode tydens sterk winde van Krag 6 en hoër (windspoed ≥ 10,8 m/s), digte mis, swaar reën, of wanneer nagbeligting onvoldoende is.

•  Kraan-uitrigsteun: Kraan-uitrigters moet ten volle ondersteun word deur dik staal vragverspreidingsplate oor soliede, geverifieerde grond om te verhoed dat hyskraan kantel of deurstoot.

•  Stywe veiligheidsuitsluitingsone: Vestig 'n rigiede versperring en duidelike uitsluitingsone binne die kraanwerkradius. Ongemagtigde personeel word streng verbied om die area binne te gaan, deur te gaan of daar te bly.

•  Voor-skof tuig-inspeksie: Inspekteer alle hystoerusting, tuig-hardeware en draadtoue voor elke werkskof. Vervang onmiddellik as gebreekte draadstringe, oormatige slytasie of kinkels/vervormings toelaatbare perke oorskry.

3. Algemene risiko's en voorkomende maatreëls

•  Oormatige komponent-deformasie: Stel ontwerp-vervorming vooraf in, voeg tydelike versterkingsstutte by, volg simmetriese sweisreekse en voer volle opheffingstoestandvragkontrole uit.

•  Skeur-uitskeurfout vir die opheffing: Voer gespesialiseerde strukturele ontwerp uit vir die opheffing van knoppies, verseker volle penetrasie-sweiswerk met 100% NDT-inspeksie, en verbied streng verbied ongoedgekeurde tydelike optelpunte.

•  Kraangrondvestiging of kantel: Verifieer en verhard grond vooraf, plaas swaar staalplate onder steunpote, en monitor grondsakking tydens die proefopheffing.

•  Strukturele onstabiliteit na plasing: Installeer stippelkabels en tydelike steunstutte stiptelik, deur die beginsel streng toe te pas: "Moet nooit die hyskraanhaak los voordat die struktuur vasgemaak is nie."

•  Substandaard hoësterkteboutwerk: Beskerm wrywingkontakoppervlaktes streng, pas gestandaardiseerde wringkrag-aandraaiprosedures toe, en inspekteer en kleurmerk elke individuele bout na voltooiing.

IV. Opsomming

Die kernbestuurslogika vanter plaatse staalstruktuursamestellingen integrale hys kan opgesom word as: presisie grondsamestelling, rigiede jig beheer, streng hys berekening, gladde en bestendige opheffing, en nooit die haak los voordat dit vasgemaak word nie.

Deur die vier kritiese pilare streng te bestuur - jig-kwaliteit, sweisvervorming, opheffingstoestande en tydelike strukturele stabiliteit - kan die mees algemene konstruksiefoute en veiligheidsongelukke voorkom word, wat 'n veilige, betroubare en doeltreffende oplossing bied vir groot-span staal strukturele ingenieurswese.
