Konstruksieprosesstandaarde vir staalstrukture (staalrame)

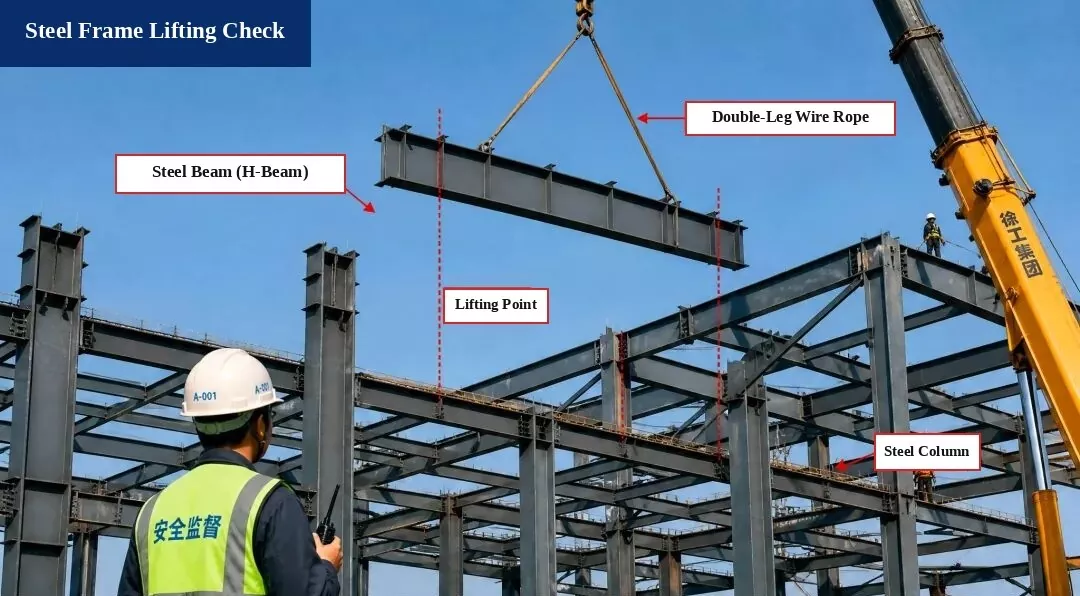

1. Staalraam-opteltjek (hysberekening)

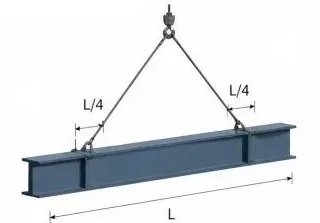

I. Opheffing Diagram

Lid:Staalbalk H500×200×10×16, Lengte L = 12,0 m

Hyspunte:Stel op L/4 vanaf elke punt van die balk

Slingerhoek:α ≈ 60°

II. Ladingberekening

1. Selfgewig van balk:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Dinamiese lasfaktor:Neem 1.1

3. Gewig van stroppe:Ignoreer (weglaatbaar)

4. Totale heflading:
P = G × 1,1 = 219,9 kN

5. Slingerspanning (gebalanseerde las):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN

III. Slingveiligheidskontrole

1. Slingertipe:φ20 staaldraad, breeklas Fb = 360 kN

2. Veiligheidsfaktor (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Voldoen aan standaard vereistes!

Kontroleer gevolgtrekking:
Die opheffing is veilig en voldoen aan kodevereistes.

Verwysingstandaarde

• Kode vir konstruksie van staalstrukture (GB 50755-2012)

• Tegniese kode vir die veiligheid van hys en hys in konstruksie (JGJ 276-2012)

Veiligheidsnotas:

1. Gaan die staalbalk, draadtoue en hysgereedskap na voordat dit opgelig word om seker te maak dat dit veilig en betroubaar is.

2. Assign a dedicated person to direct the lifting process. Niemand mag onder die opgeligte balk staan nie.

3. Stop optelwerk onmiddellik wanneer windspoed Vlak 6 of hoër bereik.

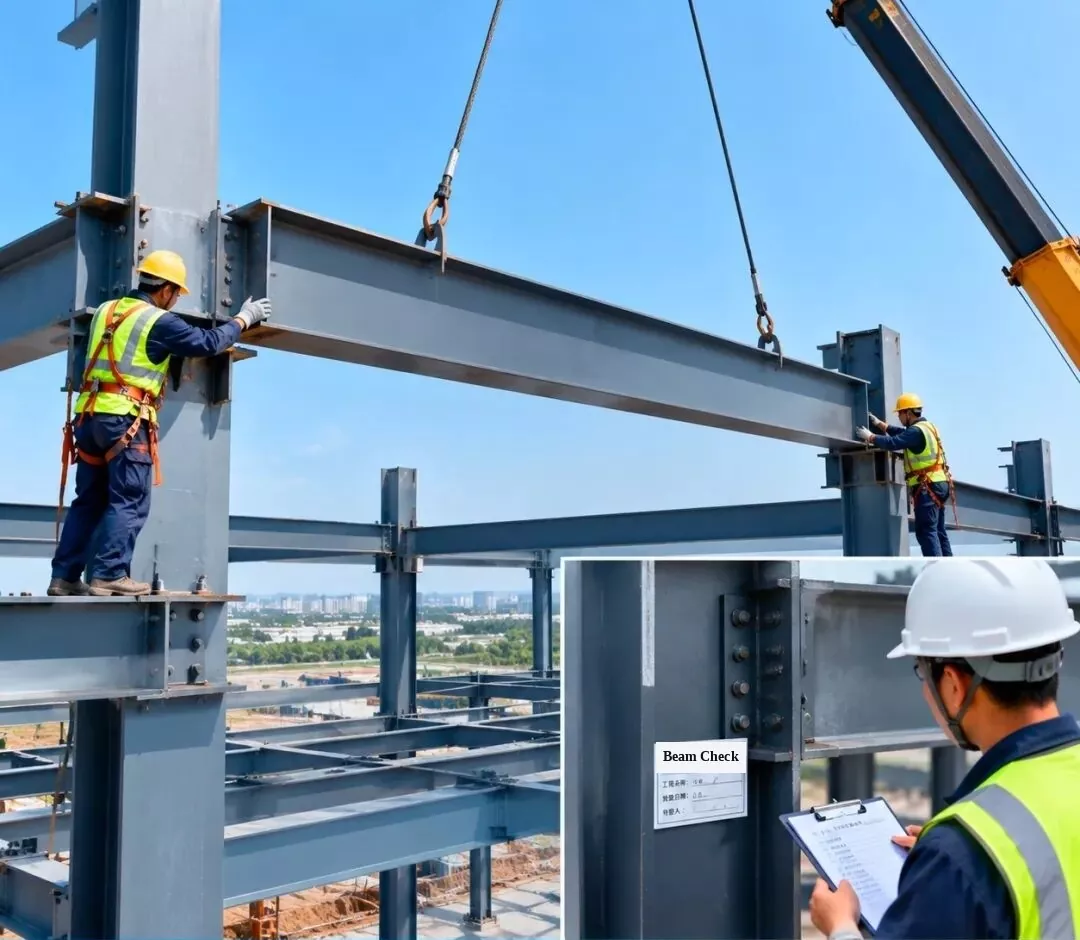

2. Installasie en inspeksie van staalraam — Installasie van staalbalk

Lig die staalbalk in sy beplande posisie, inspekteer en keur dan die verbindingsverbindings goed om seker te maak die installasiekwaliteit voldoen aan ontwerpvereistes.

[Inset etiket op kolom: staalbalk installasie inspeksie | Projek Naam: Werkswinkel #1 | Inspeksiedatum | Inspekteur]

3. Installasie en inspeksie van staalraam — Installasie van staaldakkappe

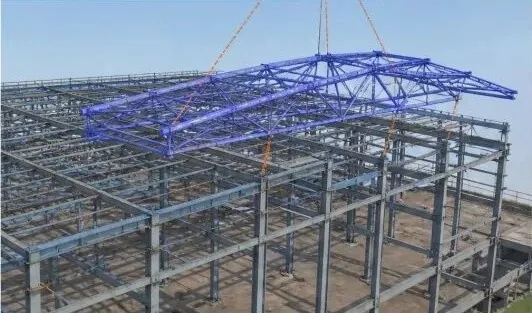

1. 3D BIM-simulasie:Simuleer die staaldakkapinstallasie om die opheffingsplan en installasievolgorde te verbeter.

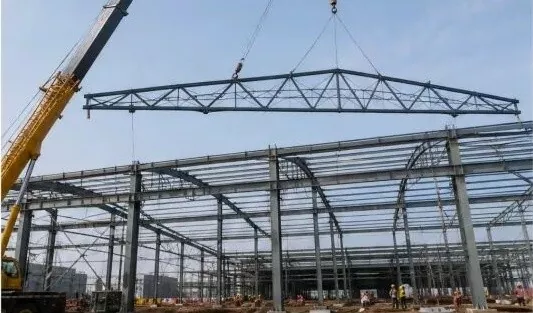

2. Dakkap lig:Gebruik 'n vragmotorkraan om die kap op te lig en plaas dit stadig in posisie terwyl dit gebalanseer word.

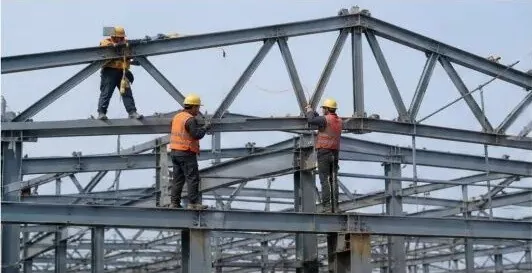

3. Posisionering en tydelike regstelling:Nadat die dakkap in plek is, maak dit tydelik vas en pas sy posisie en hoogte (hoogte) aan.

4. Hoësterkte boutverbinding:Draai die hoësterkteboute volgens die ontwerpreëls vas om 'n sterk verbinding te verseker.

5. Installasie-inspeksie:Gaan die kaphoogte, span, buiging (afbuiging) en vertikale belyning na om seker te maak hulle voldoen aan die kode.

6. Inspeksierekord:Nadat u die inspeksie geslaag het, voltooi die rekordvorm en gaan voort na die volgende konstruksiestap.

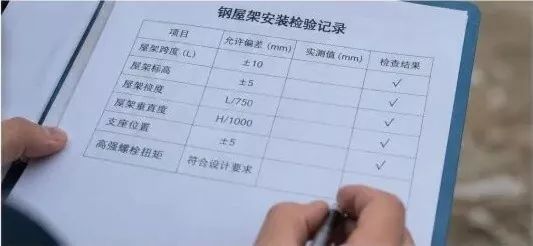

Staal dakkap installasie inspeksie rekord

Inspeksie item	Toegelate fout (mm)	Gemeet waarde (mm)	Gaan resultaat na
Spanspan (L)	±10	—	√ (Slaag)
Rughoogte (hoogte)	±5	—	√ (Slaag)
Trussbuiging (defleksie)	L / 750	—	√ (Slaag)
Truss vertikale belyning	H / 1000	—	√ (Slaag)
Ondersteuningsposisie	±5	—	√ (Slaag)
Hoë-sterkte bout wringkrag	Voldoen aan ontwerpvereistes	—	√ (Slaag)

Sleutelbeheerpunte:

Gaan alle inkomende staalonderdele op die terrein na om hul tipe, grootte en sweiskwaliteit te verifieer;
Gebruik 'n veilige en praktiese optelplan om hysveiligheid te verseker;
Verstel en maak die kap vas net nadat dit in posisie geplaas is;
Draai alle hoësterkte boute behoorlik vas en toets hul wringkrag volgens die kode;
Voer 'n volledige inspeksie uit om seker te maak dat die geïnstalleerde struktuur aan alle ontwerp- en kodevereistes voldoen.

4. Installasie en inspeksie van staalraam — Installasie van skuins staalbalk

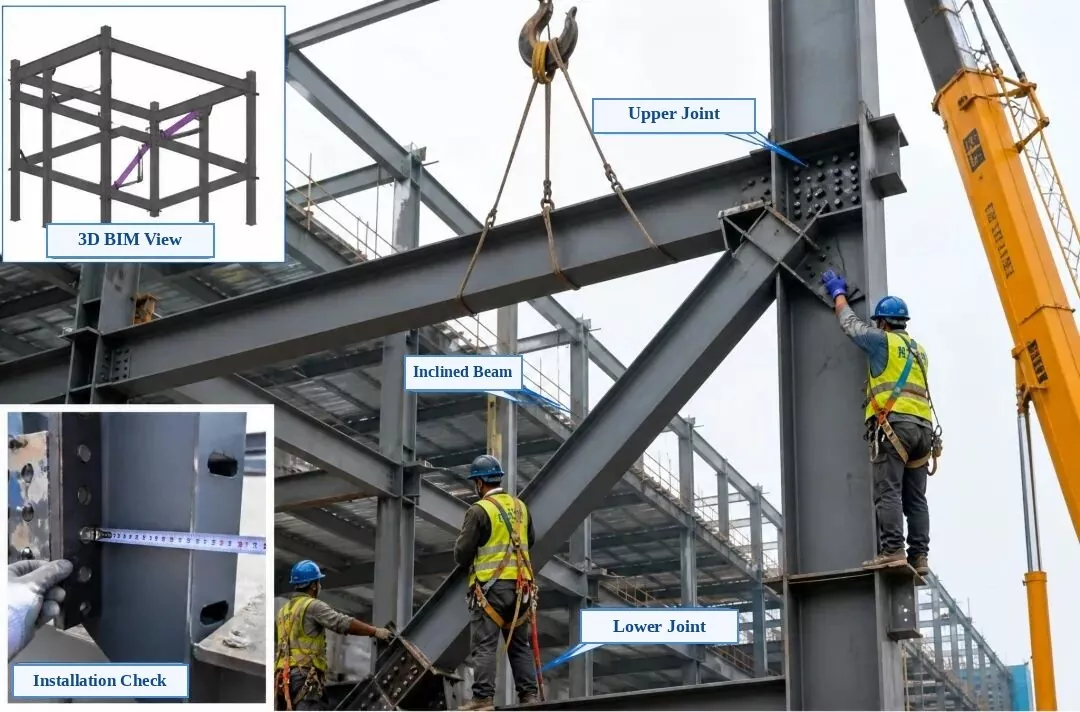

Uitgetrekte foto-etikette:Links bo-insetsel: 3D BIM-aansig | Links onder Insetsel: Installasiekontrole | Hooffoto: Boonste verbindingsvoeg, skuins staalbalk (diagonale stut), onderste verbindingsvoeg

Installasie en inspeksie van staalraam — Installasie van skuins staalbalk

1. Voorinstallasiekontrole:Gaan die onderdeelnommer, grootte, boutgatposisies en verbindingsplaatrigting na. Maak seker dat die kontakoppervlaktes plat, skoon en vry van brame of olie is.

2. Opheffing en posisionering:Gebruik twee ligpunte om die skuins balk stadig op sy plek te lig. Maak dit tydelik vas en maak seker dat beide die boonste en onderste gewrigte akkuraat in lyn is met die staalkolom en balk.

3. Belyning en aanpassing:Verstel die middellynposisie, hoogte en vertikale belyning van die skuins balk om aan ontwerpvereistes te voldoen. Voltooi die permanente verbinding na belyning.

4. Verbindingsmetode:Verbind met hoë-sterkte boute. Draai hulle eweredig van die middel na buite na beide kante vas soos vereis deur die ontwerp, en merk elke bout na die finale bevestiging deur inspeksie.

5. Installasie-inspeksie:Gaan die middellynposisie, hoogte, vertikale belyning, plaatkontakstyfheid en boutaantrekkwaliteit na. Alles moet voldoen aan die Kode vir Aanvaarding van Konstruksiegehalte van Staalstrukture (GB 50205).

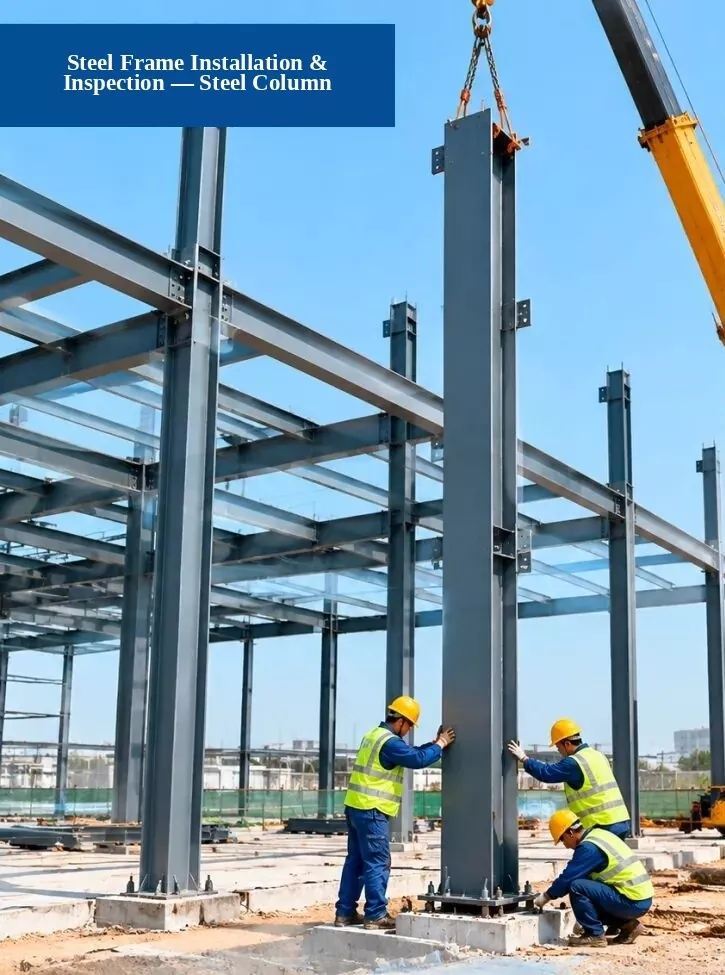

5. Installasie en inspeksie van staalraam — Installasie van staalkolom

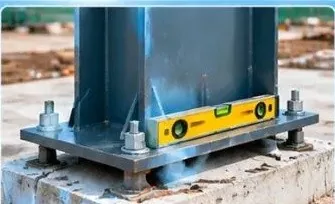

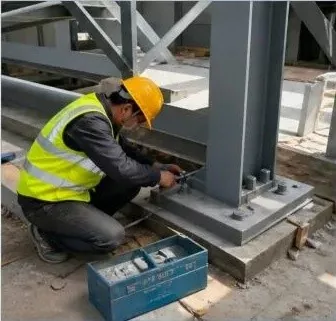

1. Grondslagkontrole:Kontroleer of die ankerboutposisies, fondamenthoogte en fondamentafmetings aan die ontwerpvereistes voldoen.

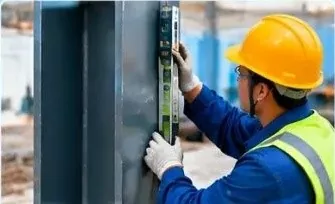

2. Vertikale belyningskontrole:Gebruik 'n totale stasie, laserlood of reguitvlak om te kyk hoe reguit (vertikaal) die staalkolom staan.

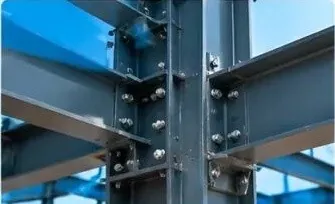

3. Verbindingsgehaltekontrole:Kontroleer of die hoësterkteboute, sweislasse en verbindingsplate aan die standaardvereistes voldoen.

Konstruksie proses:1. Voorbereidingswerk → 2. Lig en plaas staalkolom → 3. Installeer en beveilig → 4. Inspeksie en aanvaarding

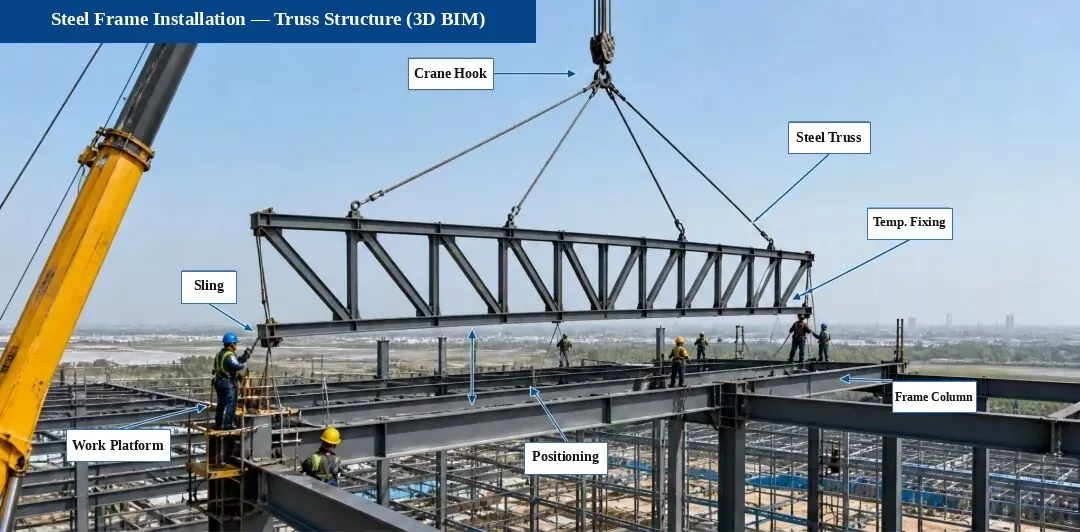

6. Installasie van staalraam — Installasie van trussstruktuur (3D BIM-diagram)

Installasieprosesvloei:Opname en merk → Ondersteuningkontrole → Lig en plaas → Tydelike Bevestiging → Belyning en Verstelling → Hoësterkte boutverbinding → Sweiswerk (indien nodig)

Sleutel installasiepunte:

Voordat u oplig, moet u die steunmiddellyn, hoogte en ingeboude deelposisies dubbel kontroleer;
Heg windgeleidingstoue (taglines) aan tydens opheffing om die kap stabiel te hou;
Verstel en maak die stut tydelik vas direk na plasing om buiging of vervorming te voorkom;
Hoësterkte boutverbindings moet ontwerp- en kodereëls volg en tot die vereiste wringkrag vasgedraai word;
Sweiskwaliteit moet voldoen aan die reëls in die Kode vir Aanvaarding van Konstruksiegehalte van Staalstrukture (GB 50205).

Sleutelinspeksiepunte (werffoto's):

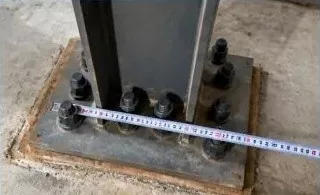

1. Ondersteuning en gesamentlike tjek

Kontroleer die posisies en hoogtes van steunboute, shimplate en ingeboude dele om seker te maak dat hulle aan ontwerpvereistes voldoen.

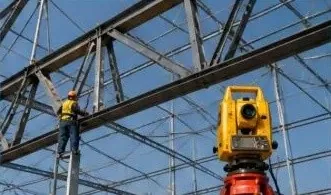

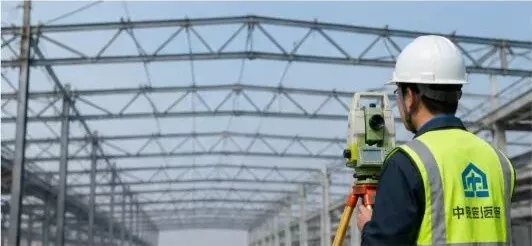

2. Truss-belyningkontrole

Gebruik 'n totale stasie om die middellyn, hoogte en buiging van die stut te meet, en maak belyningsaanpassings.

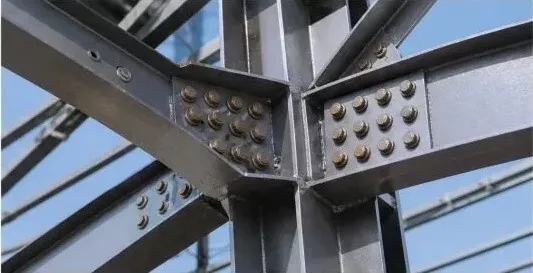

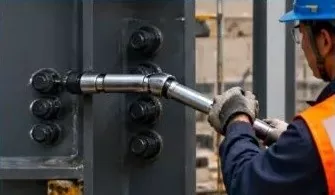

3. Hoë-sterkte Bout Check

Kontroleer die aantal, grootte en wringkrag van die hoë-sterkte boute, en hertoets hulle soos vereis deur die kode.

Let wel:Die vakwerkstruktuur in hierdie projek word vooraf in die fabriek saamgestel en in afdelings op die terrein opgelig om akkurate installasie, kwaliteit en veiligheid te verseker.

7. Installasie en inspeksie van staalraam en geprofileerde metaaldakplaat

Installasie en inspeksie van staalraam

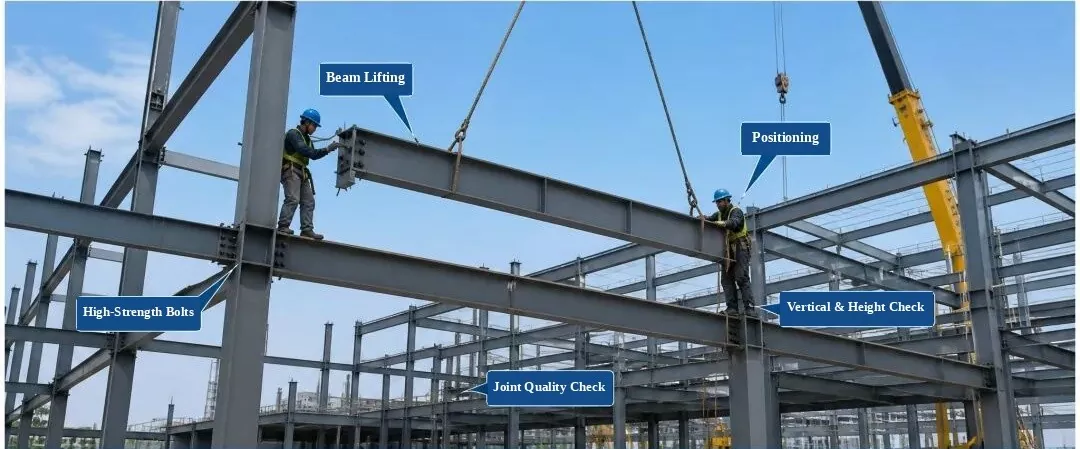

(Etikette: balkopheffing, posisionering, boute met hoë sterkte, vertikaal en hoogtekontrole, gewriggehaltekontrole)

1. Inkomende deeltjek:Gaan die materiaalkwaliteit, grootte, oppervlaktoestand en reguitheid na. Installeer slegs nadat inspeksie geslaag is.

2. Prosesbeheer:Beheer deelposisionering, hoogte, vertikale belyning en boutaandraai tydens installasie.

3. Inspeksie-items:Middellynposisie, hoogte, vertikale belyning, oppervlakvlakheid en boutverbindingskwaliteit.

4. Gehaltestandaard:Moet voldoen aan die Kode vir Aanvaarding van Konstruksiegehalte van Staalstrukture (GB 50205-2020).

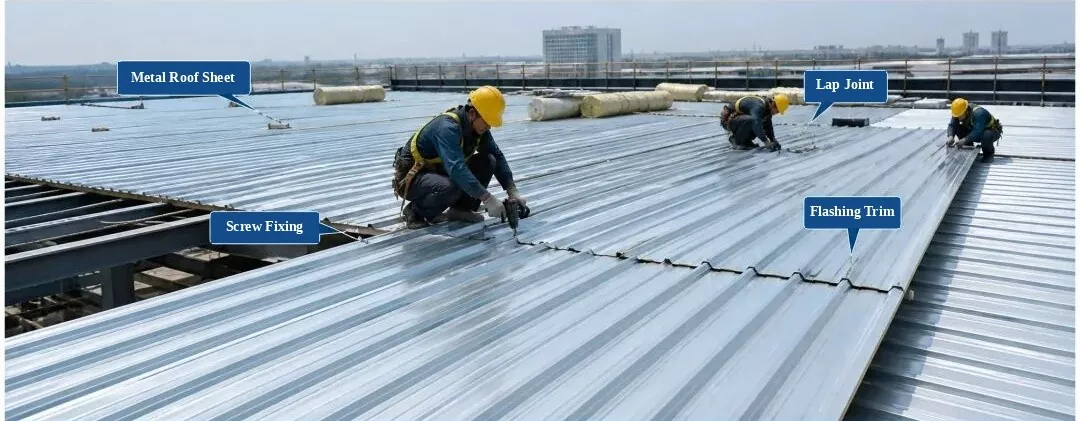

Installasie en inspeksie van geprofileerde metaal dakplaat

(Etikette: metaaldakplaat, skootvoeg, selftappende skroefbevestiging, flitsende afwerking)

1. Materiaalkontrole:Gaan die paneelprofiel, dikte, laag en kleur na. Gebruik slegs nadat inspeksie geslaag is.

2. Installasiereëls:Oorvleuel die panele korrek en maak dit stewig vas. Hou skroefspasiëring binne standaardlimiete, sonder ontbrekende of misplaaste skroewe.

3. Inspeksie-items:Dak platheid, oorvleueling breedte, bevestiging punt spasiëring, en waterdigting besonderhede.

4. Gehaltestandaard:Moet voldoen aan die Tegniese Kode vir Metaaldakingenieurswese (GB 50345-2012).

8. Installasie en inspeksie van staalraam — Installasie van staaltrappe en leuning

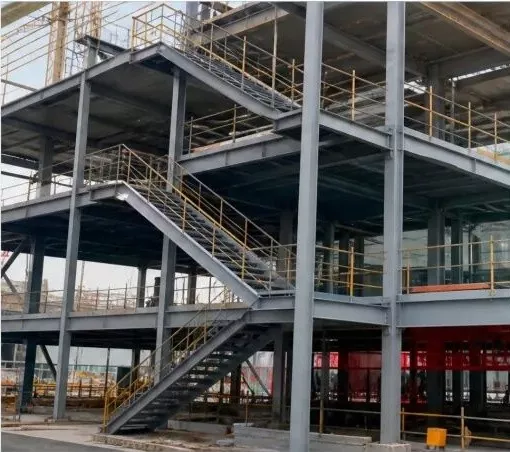

1. Voltooide staaltrappe en leunings (werffoto)

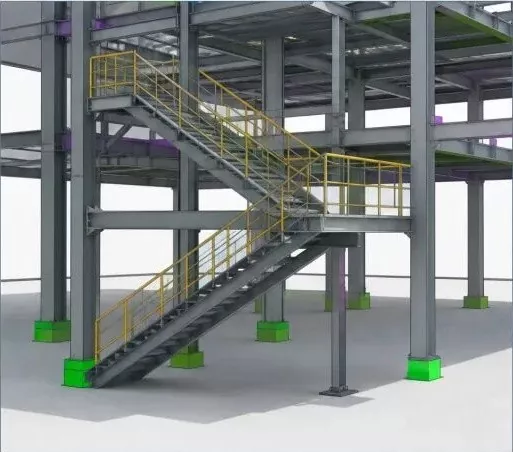

2. 3D BIM-model (staaltrappe en leunings)

3. Installasie van staaltrap (perseelwerk)

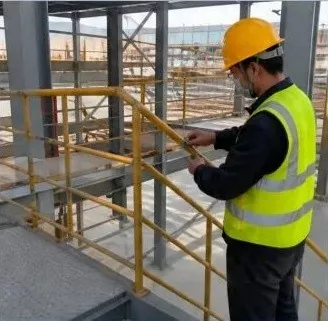

4. Leuninginstallasie (perseelwerk)

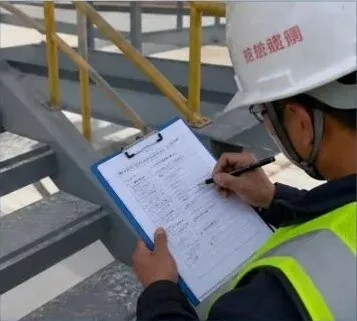

5. Installasiegehalte-inspeksie (werfkontrole)

Instruksies:

Voordat u staaltrappe en leunings installeer, moet u die komponentafmetings, hoogtes en uitlegmiddellyne dubbel kontroleer;
Wanneer boutverbindings gebruik word, kontroleer die boutgrootte, hoeveelheid en wringkrag om 'n stewige verbinding te verseker;
Geïnstalleerde handrelings moet ferm en reguit wees, met volle en gladde sweislasse wat aan ontwerp- en kodevereistes voldoen;
Voer 'n kwaliteit-inspeksie uit na installasie en vul die inspeksierekord in om projekkwaliteit te verseker.

Staal struktuuresword wyd gebruik in vandag se konstruksiemark om bourame te bou, en hulle sal in die toekoms die hoofkeuse vir primêre boustrukture word. Staalstrukture het baie subkategorieë, struktuurtipes en komponenttipes. Gebaseer op die strukturele stelsel, word hulle in vier hooftipes verdeel: portaalrame, ruimteroosters, kappe en raamstrukture.
